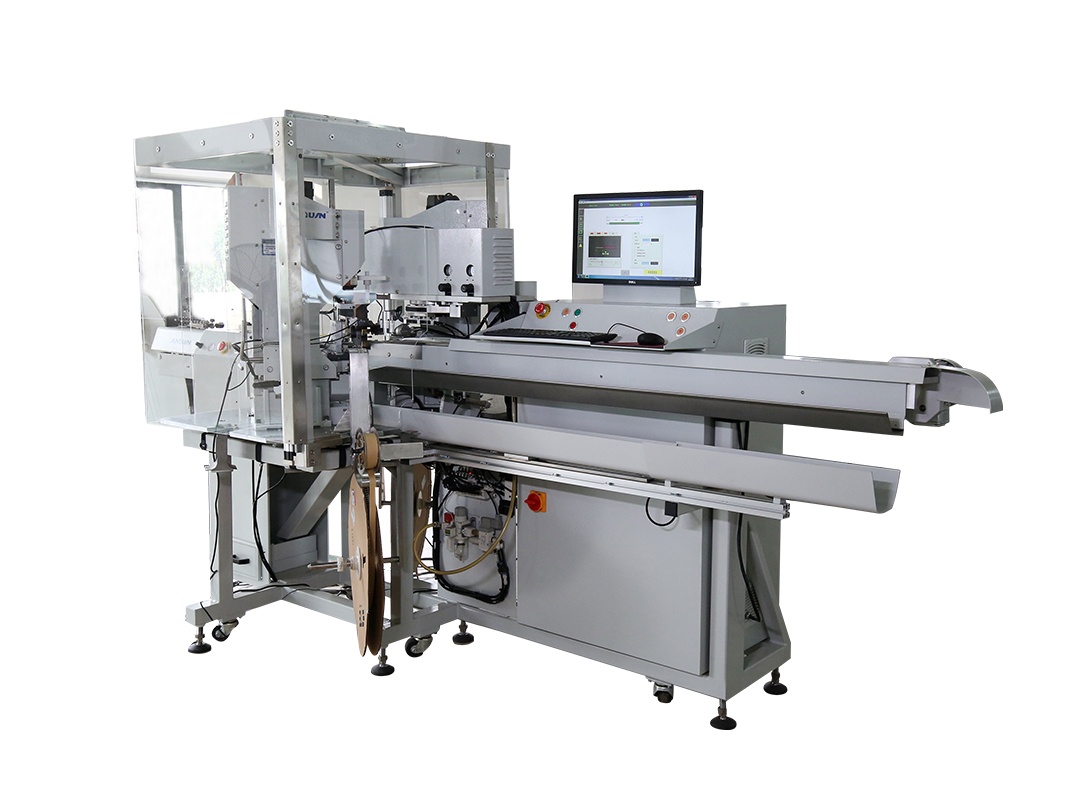

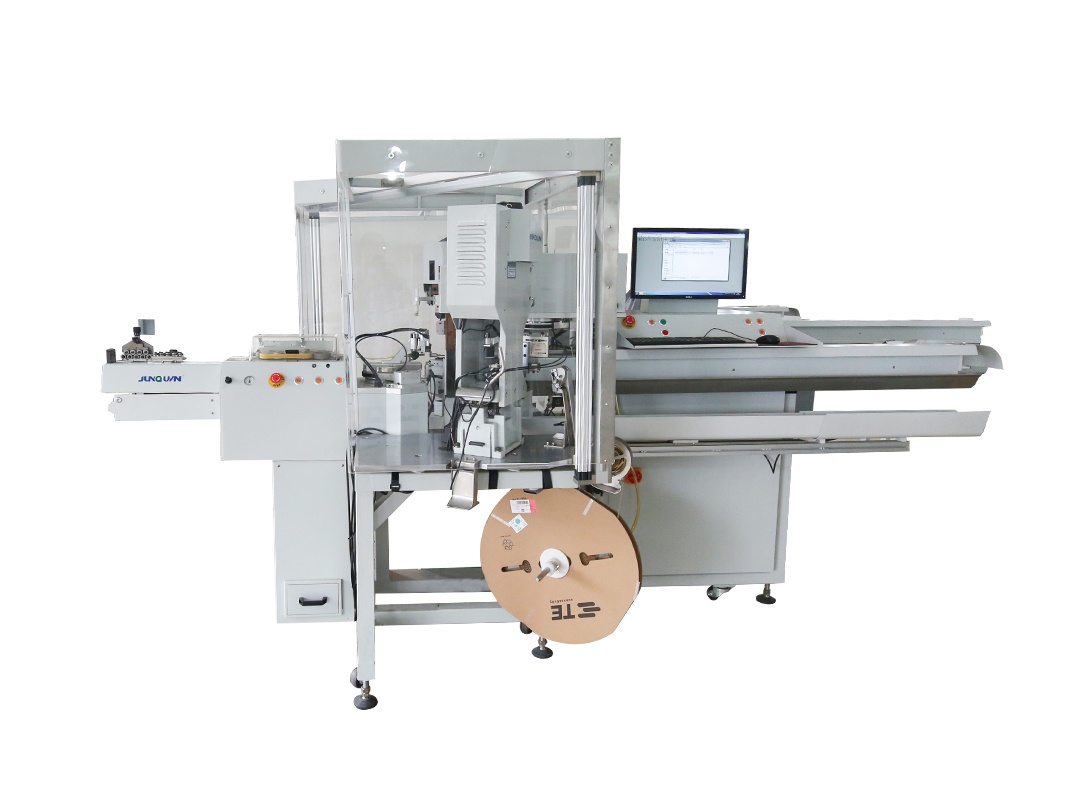

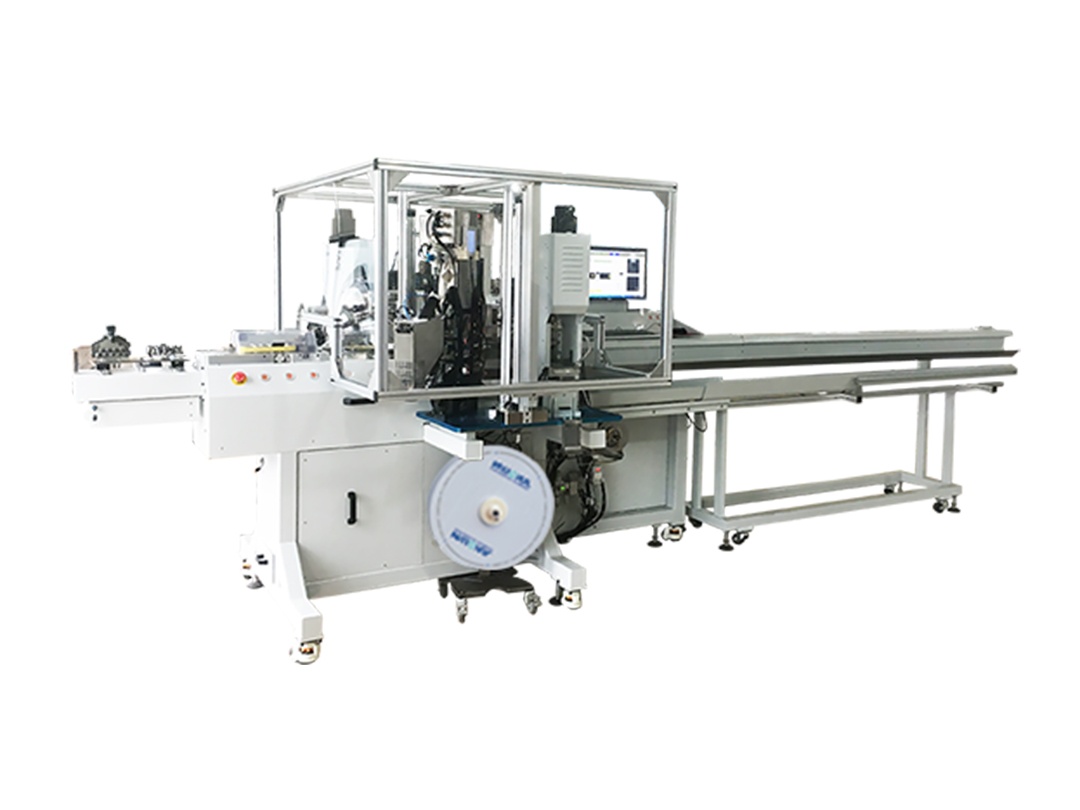

JQ-3全自動端子壓著機是一種集光、機、電、磁、氣為一體的自動化的智能線束加工設備，廣泛應用于汽車、新能源、高鐵、航空航天、電子電器等領域線束的自動化生產，該設備特點優勢：
1、 自動化程度高，可實現剝線、壓接、穿防水栓、噴碼等工序的全自動一次性完成；
2、 具有端子壓接噪音小、壓力穩定、精確度高、占用空間小；
3、 匹配各式模具，行程可任意調節，更換方便快捷；
4、 對高精度特別是小細線、小端子的壓接更具備特別優勢。
技術參數 | Specification Fields | JQ-3 | JQ-3T |
線徑范圍 | Wire Range | 0.31-3mm2 | 2.5-5mm2 |
長度范圍 | Length Range | 80mm-65000mm | |
切斷精度 | Cutting Accuracy | L≤100mm時，±(L×0.2%+0.5)mm；L>100mm時，±(L×0.2%+1)mm。 | |
剝皮長度 | Stripping Length | 兩端0.1-18mm(Both sides 0.1-18mm) | |
壓 接 力 | Press Capacity | 19.6KN(2.0Ton)×2Sets | 40.0KN(4.0Ton)×2Sets |
送線速度 | Feed Speed | 8m/s | 6m/s |
檢驗裝置 | Detector | 電線缺失、過負荷、偏差、壓力、壓著和剝皮。 | |
電 源 | Power Supply | AC 220V | AC 380V |
功 率 | Power Output | 3.0KW | 3.5KW |
氣 壓 | Compressed | 5-6Bar | |
噪 音 度 | Noise level | <80 dB（無壓接模塊） | |
外形尺寸 | Measurement | W1377×L3500×H1800mm+2或4m收線 | |
重 量 | Weight | 1200Kg | 1300Kg |
